Konventionell
Länge: 125m
Navigationstiefe: 6,00m
Kaihöhe bei NN: 2,50m
LP-Nr. : 1
Bestimmung: Konventionell
Länge: 145m
Navigationstiefe: 6,00m
Kaihöhe bei NN: 2,50m
LP - Nr. : 2
Bestimmung: Konventionell
Länge: 85m
Navigationstiefe: 6,30m
Kaihöhe bei NN: 2,55m
Bestimmung: Multipurpose / von Ecke 3/3a bis Ecke 3/4a
Länge: 100 m / 70 m / 30 m
Navigationstiefe: 9,00 m / 8,00 m / 7,00 m
Kaihöhe bei NN: 3,00 m / 3,00 m / 3,00 m
Bestimmung: Multipurpose / von Ecke 3/3a bis Ecke 3a/2
Länge: 190 m / 30 m
Navigationstiefe: 9,50 m / 7,00 m
Kaihöhe bei NN: 3,00 m / 3,00 m
Bestimmung: RailRo (Breitspur) / Konventionell
Länge: 217 m
Navigationstiefe: 8,50 m
Kaihöhe bei NN: 5,87 m
Bestimmung: Konventionell
Länge: 45 m
Navigationstiefe: 6,00 m
Kaihöhe bei NN: 3,00 m
Bestimmung: RailRo (Breitspur) / Konventionell
Länge: 217 m
Navigationstiefe: 10 m
Kaihöhe bei NN: 5,87 m
Bestimmung: Konventionell
Länge: 80 m
Navigationstiefe: 8,50 m
Kaihöhe bei NN: 3,50 m
Bestimmung: Multipurpose RoRo
Länge: 248 m
Navigationstiefe: 9,50 m
Kaihöhe bei NN: 3,50 m
Bestimmung: RailRo (Normalspur)
Länge: 242 m
Navigationstiefe: 9,50 m
Kaihöhe bei NN: 3,50 m
Bestimmung: Konventionell
Länge: 70 m
Navigationstiefe: 4,50 m
Kaihöhe bei NN: 3,50 m
Bestimmung: Konventionell
Länge: 190 m
Navigationstiefe: 9 m
Kaihöhe bei NN: 3,50 m
Bestimmung: Multipurpose / Konventionell
Länge: 175 m
Navigationstiefe: 9,50 m
Kaihöhe bei NN: 3,50 m
Bestimmung: Multipurpose / Konventionell
Länge: 123 m
Navigationstiefe: 10,50 m
Kaihöhe bei NN: 3,50 m
Bestimmung: Selbstlöscher / 3 Dalben
Länge: 110 m
Navigationstiefe: 10 m
Bestimmung: Konventionell
Länge: 163 m
Navigationstiefe: 8,00 - 9,50 m
Kaihöhe bei NN: 3,50 m
Bestimmung: Konventionell
Länge: 40 m
Navigationstiefe: 7,20 m
Kaihöhe bei NN: 3,50 m
Bestimmung: Liegeplätze Nordmole
Länge: 471 m
Navigationstiefe: 6,20 - 9,00 m
Kaihöhe bei NN: 3,50 m
Passagierterminal, Konferenzcenter
Konventionell
Länge: 90m
Navigationstiefe: 5,50m
Kaihöhe bei NN: 2,55m
Konventionell, Eigenbefenderung erforderlich
Länge: 77m
Navigationstiefe: 5,00m
Kaihöhe bei NN: 2,55m

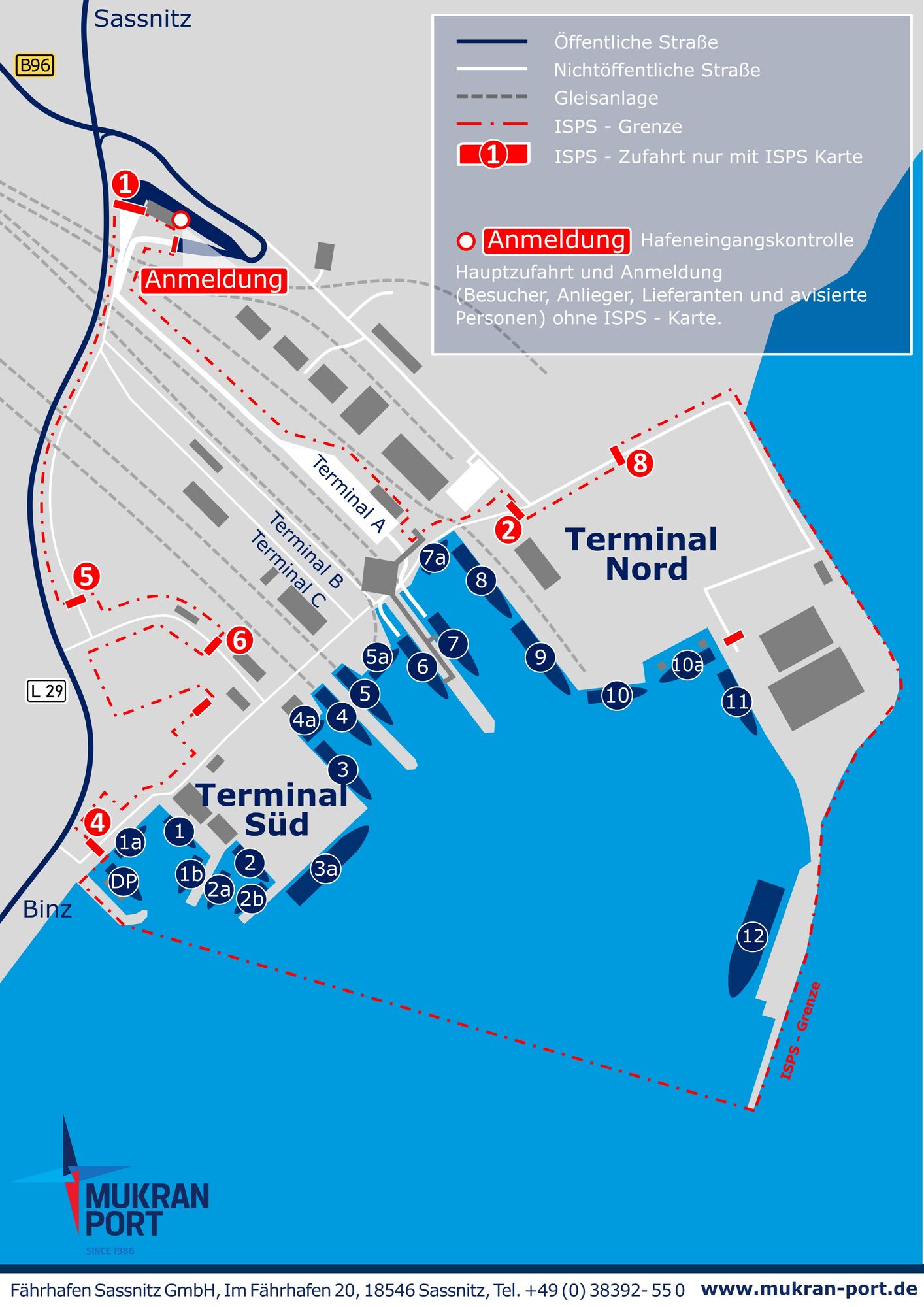

| LP - Nr. | Bestimmung | Länge | Navigationstiefe | Kaihöhe bei NN |
|---|---|---|---|---|
| 1 | Konventionell | 145 m | 6,00 m | 2,50 m |
| 1a | Konventionell | 125 m | 6,00 m | 2,50 m |
| 1b | Konventionell | 90 m | 5,50 m | 2,55 m |
| 2 | Konventionell | 85 m | 6,30 m | 2,55 m |
| 2a | Konventionell Eigenbefenderung erforderlich |
77 m | 5,00 m | 2,55 m |
| 3 | Multipurpose / von Ecke 3/3a bis Ecke 3/4a | 100 m | 9,00 m | 3,00 m |
| 70 m | 8,00 m | 3,00 m | ||
| 30 m | 7,00 m | 3,00 m | ||
| 3a | Multipurpose / von Ecke 3/3a bis Ecke 3a/2 | 190 m | 9,50 m | 3,00 m |
| 30 m | 7,00 m | 3,00 m | ||
| 4 | RailRo (Breitspur) / Konventionell | 217 m | 8,50 m | 5,87 m |
| 4a | Konventionell | 45 m | 6,00 m | 3,00 m |
| 5 | RailRo (Breitspur) / Konventionell | 217 m | 10,00 m | 5,87 m |
| 5a | Konventionell | 80 m | 8,50 m | 3,50 m |
| 6 | Multipurpose RoRo | 248 m | 9,50 m | 3,50 m |
| 7 | RailRo (Normalspur) | 242 m | 9,50 m | 3,50 m |
| 7a | Konventionell | 70 m | 4,50 m | 3,50 m |
| 8 | RoRo / Konventionell | 190 m | 9,00 m | 3,50 m |
| 9 | Multipurpose / Konventionell | 175 m | 9,50 m | 3,50 m |
| 10 | Multipurpose / Konventionell | 123 m | 10,50 m | 3,50 m |
| 10 a | Selbstlöscher / 3 Dalben | 110 m | 10,00 m | |
| 11 | Konventionell | 163 m | 8,00 - 9,50 m | 3,50 m |
| LP | Liegeplätze Nordmole (im Bau) |
471 m | 6,20 - 9,00 m | 3,50 m |
| DP | Dalbenliegeplätze | auf Anfrage | auf Anfrage | auf Anfrage |
Die Angaben der zulässigen Tiefgänge beziehen sich auf den Pegel 5,00 m
Der Höchstzulässige Tiefgang in der Zufahrt beträgt 10,50 m
